高壓環網柜
產品概述
XGN15-12系列環網柜是一種高壓開關設備，應用于10KV二次配電系統，通常裝在金屬或非金屬絕緣柜體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分包括負荷開關和熔斷器、接地開關、操作機構、儀表傳感器等功能元件，是新一代模塊化設計的固體絕緣環網柜，適用于智能電網應用，具有高水平的運行安全性，負荷開關及母線連接均密封在SF6氣體里，每一個功效回路包含一個負荷開關和一個接地開關，它除電壽命長、開斷力強等與真空滅弧室技術相比有顯著優勢，廣泛應用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站。
性能特點
分配電能：環網柜負責將由電力供應網絡輸送的高壓電能轉換為適用于用戶的低壓電能，并通過配電系統將其分發到各個用戶設施；
結構簡單：環網柜的結構簡單，體積小，殼體由獨立的功能小室組成，主母線、負荷開關、組合電器單元都獨立成室，運行可靠安全，維修量小，運行費用低；
負荷開關：環網柜要求負荷開關具有更高的性能和更小的體積，新型的負荷開關應運而生，可提高供電參數和性能以及供電安全；
互供能力：實現線路互供，即不同變電站線路互相拉手，聯絡斷開各自運行，某個變電站停電，可以把停電線路斷開，聯絡合上，另一個變電站線路運行。
絕緣性能：環網柜采用先進的絕緣技術，如六氟化硫氣體絕緣和固體封閉絕緣，以提高其絕緣性能和安全性。
保護功能：配備過載、短路、過壓、欠壓等多種保護，提供清晰的隔離點和隔離指示，確保維護人員系統的安全。
運行可靠：環網柜運行過程中無經常性的劇烈振動，操作簡單，可以承受頻繁的切換操作，具備良好的動熱穩定性。
綠色環保：環網柜采用環保材料和技術，如真空滅弧室和固體絕緣技術，無需維護，減少了污染和維護需求。
廣泛應用：環網柜廣泛應用于城市低壓電力系統、高壓輸電線路、工礦企業等場合，作為重要的配電設備。
方案原理
設計依據
GB/T 11022-2011《高壓開關設備和控制設備標準的共用技術要求》
GB 3906-2006 《3.6kV~40.5kv交流金屬封閉開關設備和控制設備》
技術參數
|
型號 |
C模塊 |
F模塊 |
V模塊 |
VB模塊 |
||
|
負荷開關 |
組合電器 |
真空開關 |
隔離/接地開關 |
真空斷路器 |
隔離/接地開關 |
|
|
額定電壓KV |
12 |
12 |
12 |
|
12 |
12 |
|
額定頻率Hz |
50 |
50 |
50 |
|
50 |
50 |
|
工頻耐受電壓（相間/端口）KV |
42/48 |
42/48 |
42/48 |
|
42/48 |
42/48 |
|
雷擊沖擊耐受電壓KV |
75/85 |
75/85 |
75/85 |
|
75/85 |
75/85 |
|
額定電流A |
630 |
|
630 |
|
1250/630 |
|
|
額定閉環開斷電流A |
630 |
|
|
|
|
|
|
額定電纜充電開斷電流A |
135/135 |
|
|
|
|
|
|
額定短路關合電流（峰值） |
50 |
80 |
|
|
|
|
|
額定峰值耐受電流kA |
50 |
|
|
|
|
|
|
額定短時耐受電流kA/3s |
20 |
|
|
|
|
|
|
額定短路開斷電流kA |
|
31.5 |
20 |
|
25 |
25 |
|
額定轉移電流 A |
|
1750 |
|
|
|
|
|
配用熔斷器最大電流A |
- |
125 |
|
|
|
|
|
回路電阻Ω |
≤300 |
≤600 |
|
|
|
|
|
機械壽命次 |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護外殼，并參考相關標準保證箱體外殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

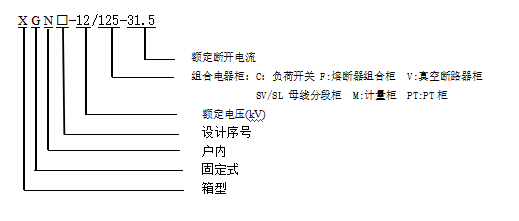

型號含義

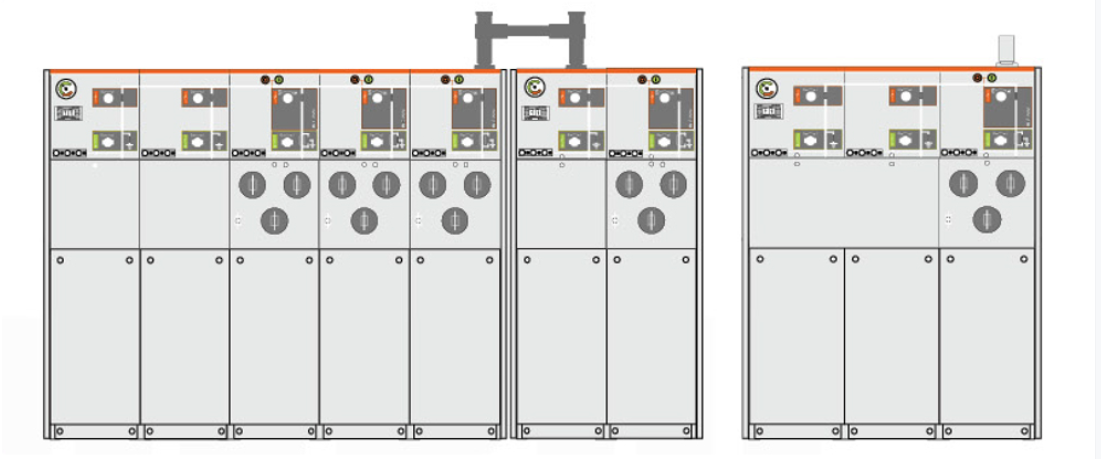

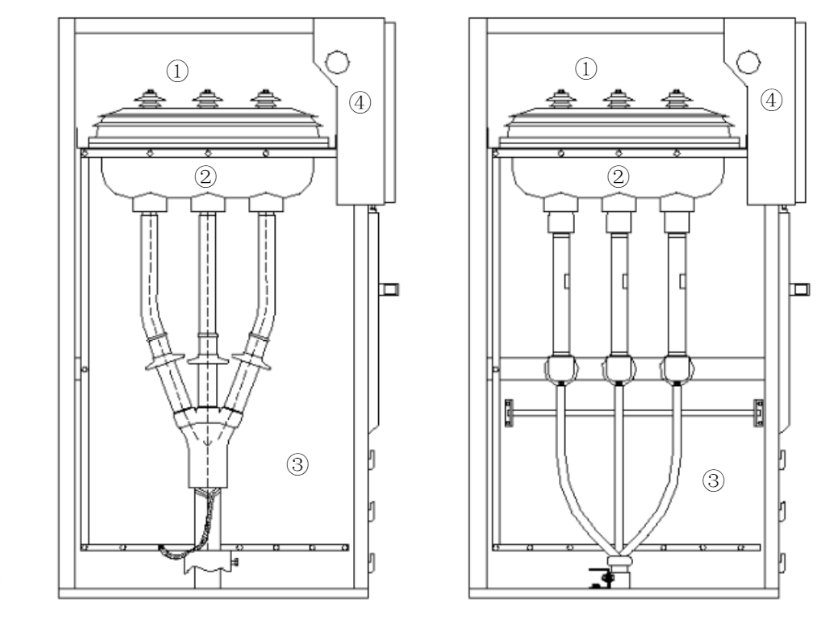

外觀結構

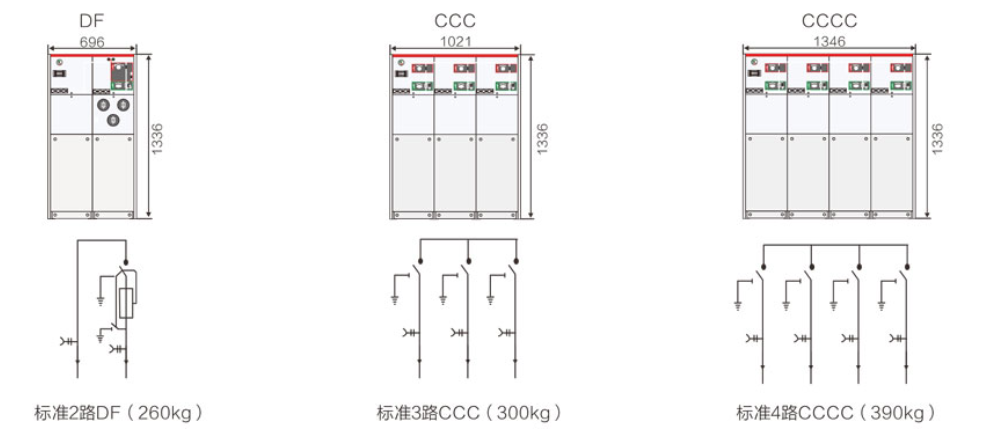

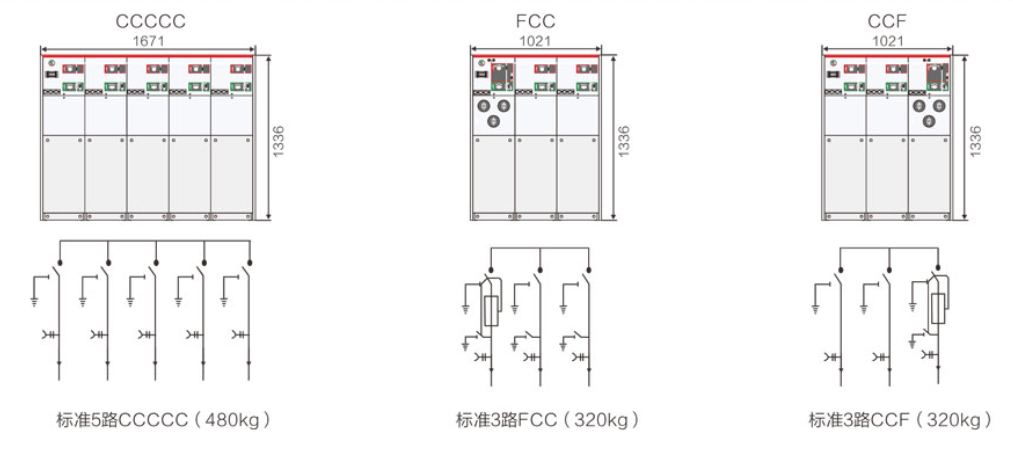

標準選型
訂貨須知

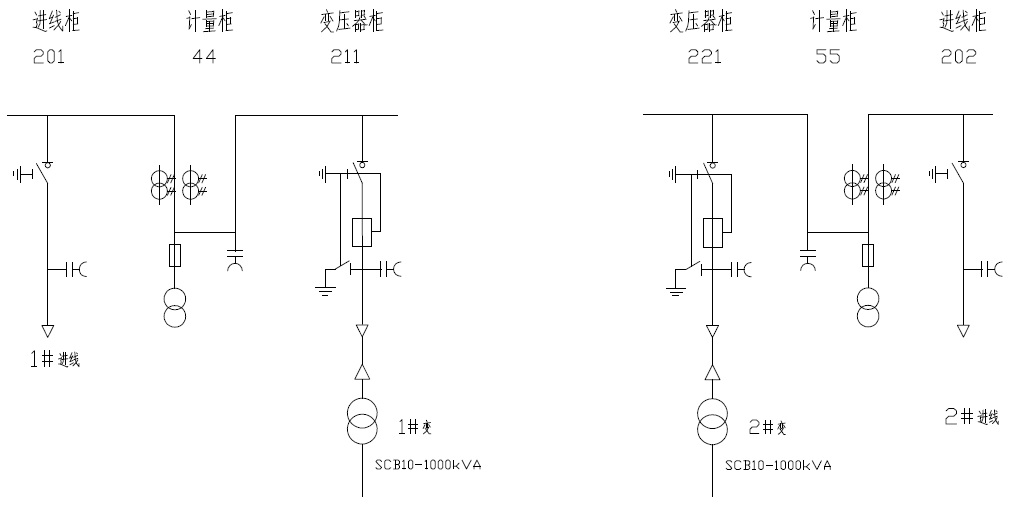

電力系統圖；
輔助電路電氣原理圖；
組合順序圖；
平面布置圖；
計量單元；
外殼材質（鍍鎂鋁鋅板）
顏色；
使用環境（戶內）
落地并序安裝；
負載性質；
特殊要求注明；
