智能風機控制箱
產品概述
智能風機控制箱適用開廠礦、企業、商場、賓館、學校、機場、港口、醫院、高層建筑、生活小區等場合，交流50HZ，額定工作電壓為交流380V的低壓電網系統中，作為動力、照明配電及電動機控制之用，適合室內掛墻、戶外落地安裝的配電設備。也使用于交流50HZ，電壓500V以下電力系統作為消防水泵控制、潛水泵控制、消防風機控制、風機控制、照明配電控制等使用，控制方式有直接啟動控制、星三角降壓啟動控制、自藕降壓啟動控制、變頻器啟動控制、軟啟動控制等各種控制方式，還可使用隔離開關、熔斷器式開關作為隔離分斷點。
性能特點
箱體小型化，體積縮小三分之二；
工藝與美學的融合，符合品質需求；
在技術和功能上增加了五個方面：人工智能算法控制、剩余電流監測、溫度監測、能耗計量、生命周期管理；
各項性能指標提升一至二倍；
操作便捷，施工工效提升一倍；
造價不增加項目成本壓力；
賦能數字化管理和運維服務。

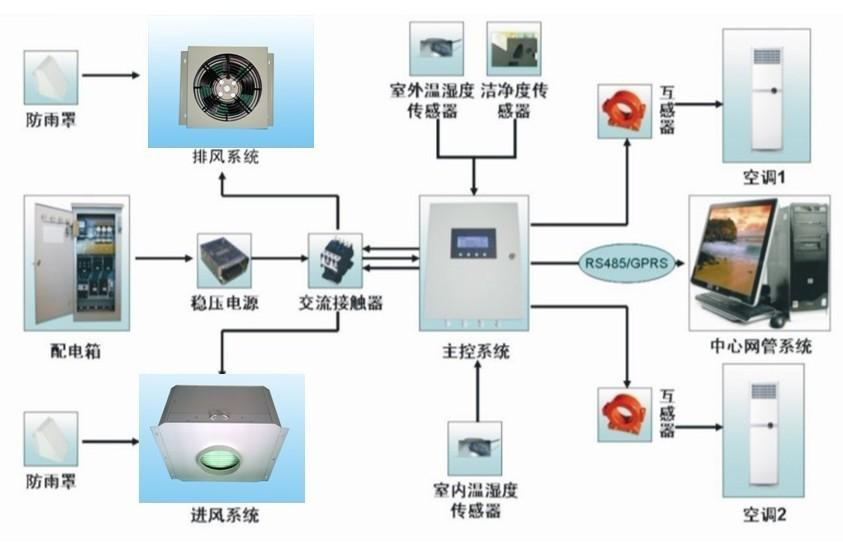

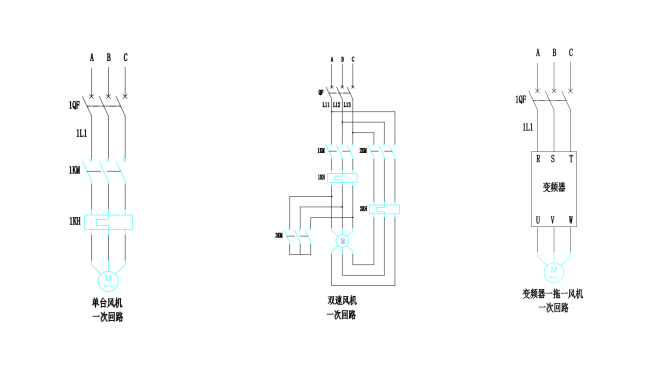

方案原理
設計依據
GB7251.1-1997《低壓成套開關設備和控制設備》
GBT 14048.1-2000《低壓成套開關設備和控制設備 總則》
GB 55024-2022《建筑電氣與智能化通用規范》
GB 50054-2011《低壓配電設計規范》
技術參數
|
額定工作電壓Ue(V) |
AC380V |
|
成套設備的額定電流(InA) |
630A～10A； |
|
額定頻率fn(Hz) |
50Hz |
|
額定絕緣電壓Ui(V) |
AC660V |
|
輔助電路絕緣電壓Ui(V): |
AC500V |
|
額定沖擊耐受電壓Uimp(kv) |
主回路:8kV，輔助回路:4kV |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥12.5mm |
|
過電壓類別 |
Ⅳ類 |
|
觸電保護類別 |
I類 |
|
污染等級 |
3級 |
|
外殼防護等級 |
IP44.(特殊要求可訂制） |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

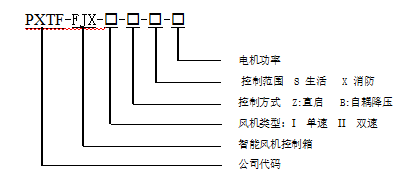

型號含義

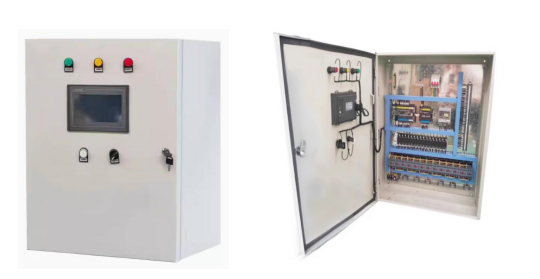

外觀結構
選型參考
|
型號 |
控制方式 |
風機功率 |
箱體尺寸 高*寬*厚 |
安裝方式 |
|
PXTF-FJX-Z-X |
直啟 |
.11KW |
400*300*200 |
掛墻 |
|
PXTF-FJX-Z-X |
直啟 |
15~18KW |
600*400*200 |
|
|
PXTF-FJX-II-Z |
直啟 |
≤8/6.5KW |
600*400*200 |
|
|
PXTF-FJX-II-Z |
直啟 |
8/6.5~16/9KW |
600*400*200 |
|
|
PXTF-FJX-II-Z |
直啟 |
16/9~25/12KW |
700*500*200 |
|
|
PXTF-FJX-II-Z |
直啟 |
25/12~30/18KW |
800*600*250 |
|
|
PXTF-FJX-I-B |
自耦降壓 |
22~30KW |
800*600*250 |
|
|
PXTF-FJX-I-B |
自耦降壓 |
37~55KW |
1600*1000*400 |
落地 |
訂貨須知
電力系統圖；
系統電壓等級；
負載設備容量；
極相（單相/三相）；
線路運行參數（效果最佳）
負載性質；
特殊要求注明；
