天翼+系列終端配電箱
產品概述
全新天翼+系列是施耐德電氣針對中高端商業/民用建筑市場開發的戶內終端配電箱升級產品系列*。外觀簡約大氣，多種尺寸可供選擇，搭配施耐德電氣模數化低壓終端配電產品，為用戶提供安全、美觀、可靠的配電解決方案。
性能特點
多排配電箱排與排之間的空間加大(125mm)
一體化多排導軌支架,外延式安裝,安裝方便維護簡單
獨特面蓋快速連接功能,同時可以根據實際情況調節面蓋高度
細化的雙零排結構,滿足不同使用需求

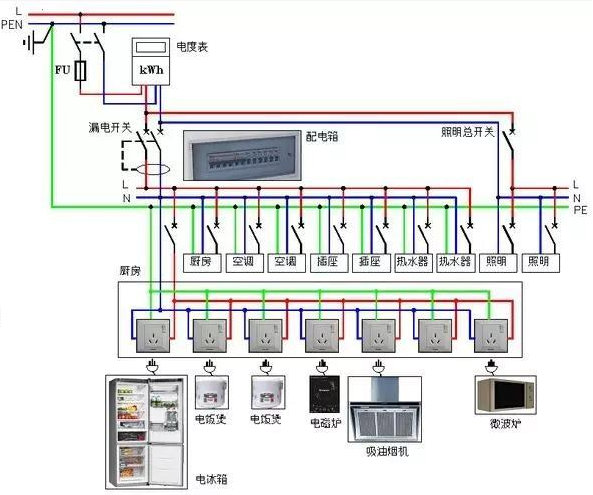

方案原理
設計依據
該產品符合IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。

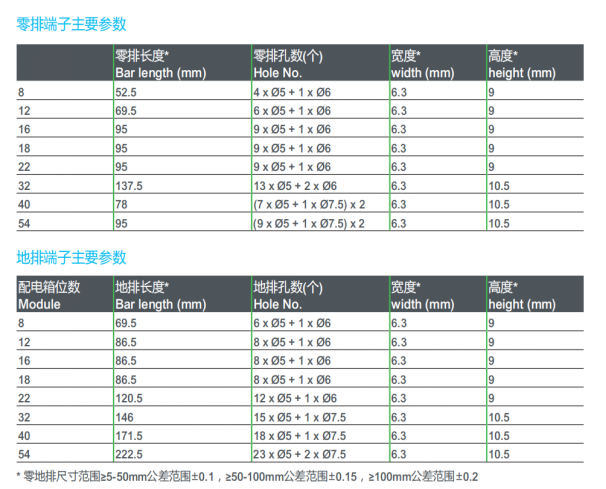

技術參數
|
位數 |
單排8位、12位、16位、18位、22位 |
|
多排32位、40位（2排）、54位（3排） |
|
|
配電箱額定電流 |
單排63A; 2排~3排 125A |
|
不透明門 |
單排：箱門向上開啟110度 ?多排：箱門水平開啟180度 |
|
材料 |
塑料面蓋：絕緣、環保型耐燃自熄式材料 |
|
顏色 |
白色（可根據需求定制顏色） |
|
箱體組成 |
采用1.0mm鋼板制造，內折邊設計，表面2通過靜電噴粉技術處理 |
|
防護等級 |
IP40 |
|
柜體材料 |
冷軋鋼板 |
|
涂料 |
靜電噴涂的環氧樹脂粉末 |
|
顏色 |
RAL7035(工業灰） |
|
柜體內部的絕緣材料 |
耐高溫、阻燃 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

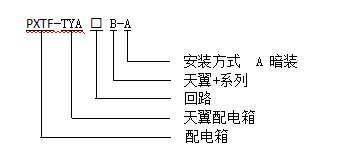

型號含義

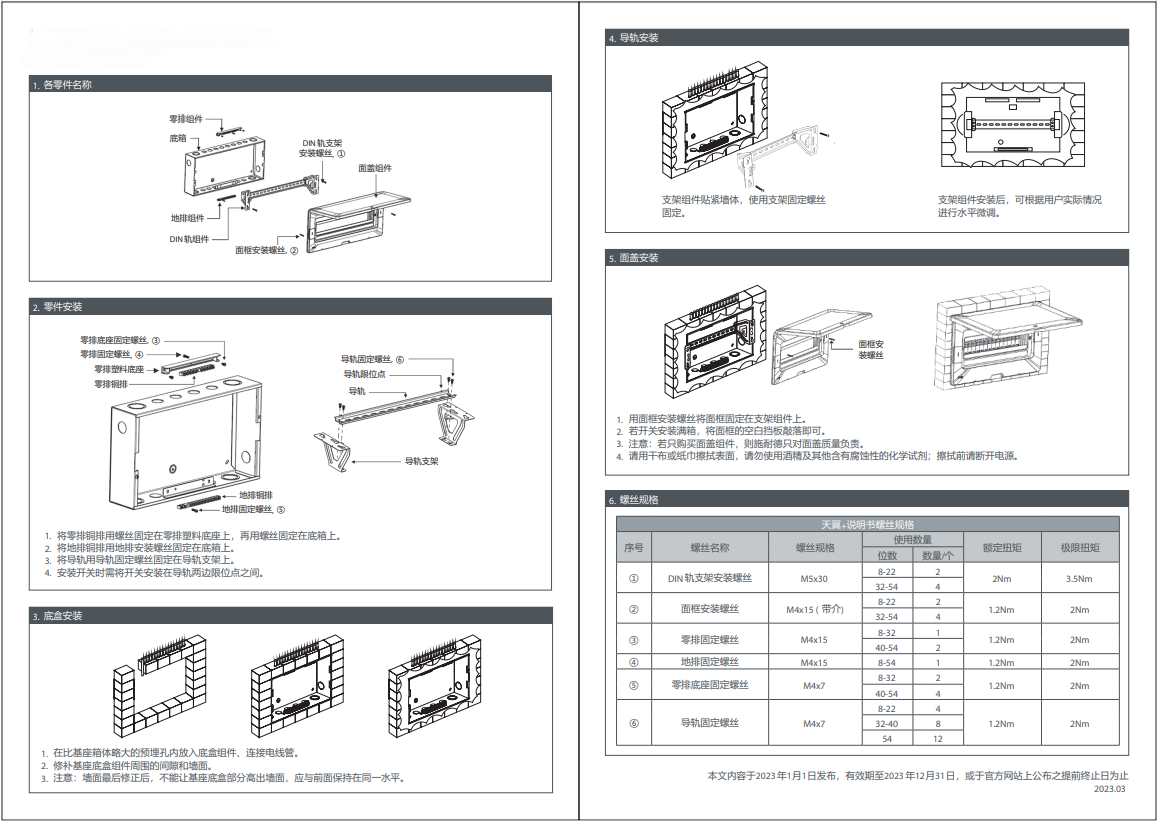

外觀機構
選型參考
|
型號 |
排數 |
排數單位 |
顏色 |
安裝方式 |
面蓋材質 |
|
TYA08B |
一排 |
8位 |
白色 |
暗裝 |
塑料 |
|
TYA12B |
一排 |
12位 |
|||
|
TYA16B |
一排 |
16位 |
|||
|
TYA18B |
一排 |
18位 |
|||
|
TYA22B |
一排 |
22位 |
|||
|
TYA32B |
二排 |
32位 |
|||
|
TYA40B |
二排 |
40位 |
|||
|
TYA54B |
二排 |
54位 |
訂貨須知
系統原理圖；
系統電壓等級；
額定功率；
使用環境（戶內）
嵌入式安裝；
進出線方式；
負載性質；
特殊要求注明；
